一、 概述

---

      根据城市泵站供水调度监控系统运行的要求，并充分考虑系统的高可靠性、实用性、便捷性、可维护性和可扩展性的要求，实现了对整个泵站供水调度系统的控制操作、数据采集和信息的实时性、准确性、完整性和统一性。

二、 自控系统设计

---

      本工程设计采用先进的控制技术，通过在各个泵站与中央监控中心之间构建通讯网络，将各个泵站自控系统的实时数据信号和视频信号采集传送到中央控制中心。中央控制中心可对泵站进行实时远程操作。整个系统分上位机监控层，PLC控制层，现场仪表层和通讯网络几部分。

中央监控中心（上位监控层）

      中央监控中心位于系统主控中心内，是整个泵站自动化信息系统的核心，负责管理整个监控系统的数据库、生产过程调度。现场控制站将数据信息通过通讯网络传输到计算机上，系统能自动完成数据的储存、显示、分析、报警、共享。同时，主控中心与系统分控中心分工控制现场泵站，并且互为备用。

PLC控制站（现场控制站）

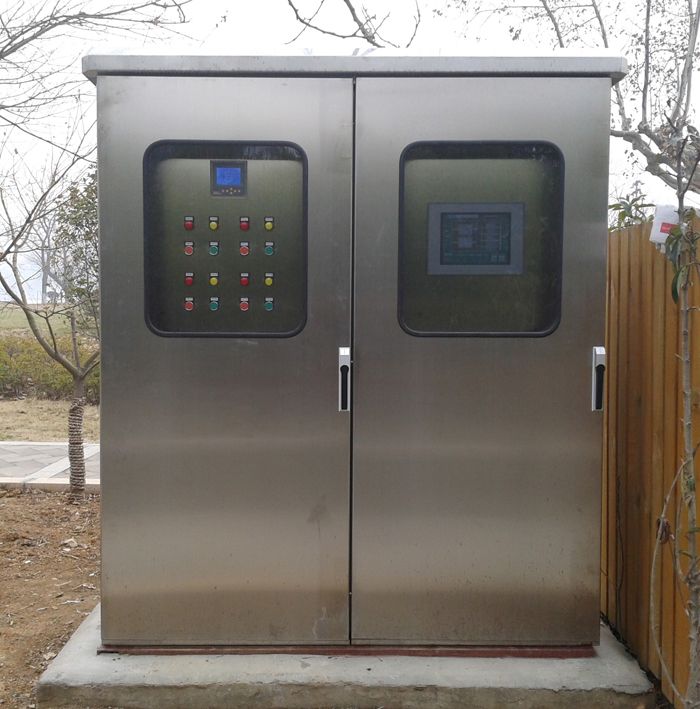

      系统在每个泵站分别配置控制站，负责对各个现场泵站运行的自动监视与控制。PLC控制站包括控制机柜、PLC控制器、各种I/O模块、操作触摸屏、视频监控设备等。

现场仪表层

      现场仪表层位于系统的最底层，是整个系统的数据来源。主要包括用于采集现场数据的各种仪表，负责数据的采集、显示、报警以及用于传送到PLC控制站和中央监控中心。

三、 泵站控制策略

---

      泵站配置有多台潜水泵，水泵均采用工/变频切换控制。水泵的控制装置均设有手动、自动、中控三种控制方式，能实现本地手动控制、PLC系统的自动控制、中控室远程控制（远程）。所有的水泵启动装置电气部分具有过电压、过载等保护功能，保证水泵在安全的环境下稳定运行。

■  水泵运行控制
泵组轮换运行，要保证每台水泵的运行时间大致相同，不使单台水泵长时间运行。
控制方式：手动、自动、远控三种方式
变频恒液位控制策略
变频柜检修期间控制
■  水泵特殊控制
当系统检测到水位低于下限或水泵过热、过敏、过压、缺相或变频故障等情况之一，进行强制性启停水泵。
■  格栅控制
格栅的运行由PLC设定时间控制，即在PLC内部设定一时间周期（时间周期可由触摸屏及远程设定），根据该时间周期，格栅定时进行清渣。
■  电动阀门控制
在任何模式操作模式下，电动阀门必须都可开、关、停控制。
■  启闭机控制
根据集水池的水位开或关启闭机，控制污水流量。可以手动、触摸屏控制、中控室控制电动阀门的开、关、停，同时在自动操作模式下也可进行远控。
■  通讯故障控制

当PLC系统与中央监控通讯中断时，PLC系统自动转为本地自动控制，确保泵站控制系统在无人状态下的正常运行。

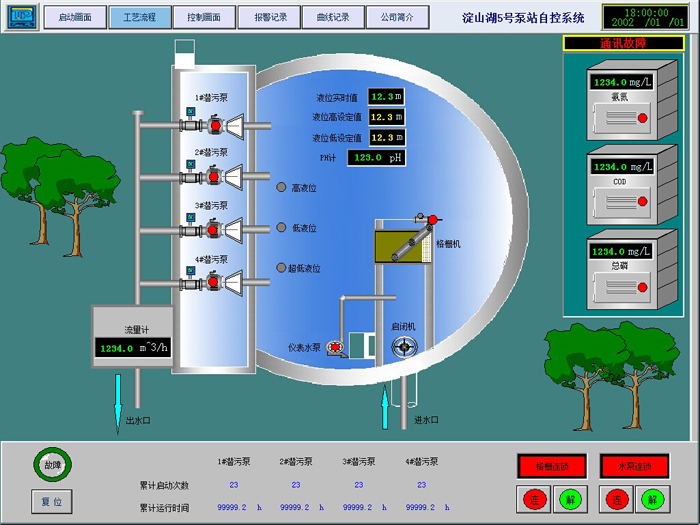

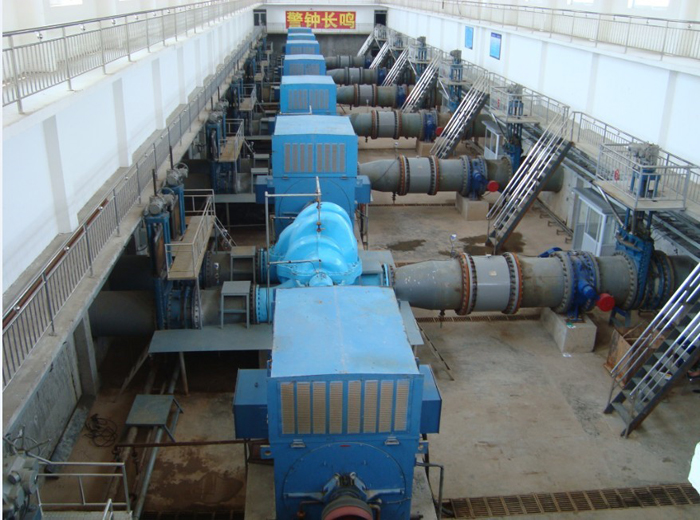

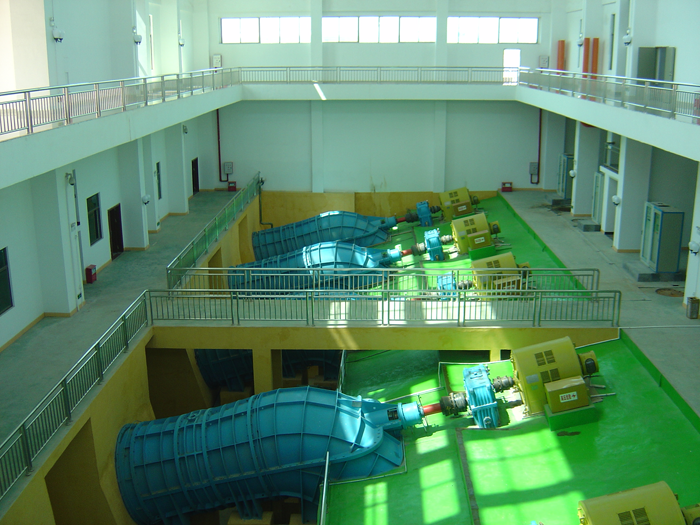

四、 成果展示

---
