一、MNS低压抽出式开关柜

产品概述：

MNS系列开关柜是一种用标准模件组装的组合式低压开关柜，适用于交流50Hz或60Hz,额定工作电压660V及以下的供电系统，用于发电、输电、配电、电能转换和电能消耗设备的控制。能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。符合IEC439-1《低压成套开关设备和控制设备》，GB7251.12-2013《低压成套开关设备》，ZBK36001《低压抽出式成套开关设备》等标准。

结构说明：

基本柜架为C型材组合式结构。柜架的全部结构件都经过镀锌处理或覆铝锌板制作，通过自攻锁紧螺钉或8.8级六角螺栓紧固互相连接成基本柜架。再按方案变化需要，加上相应的门、封板、隔板、安装支架、以及母线、功能单元等零部件，组装成一台完整的开关柜，柜内零部件尺寸、隔室尺寸、均按照模数化（E=25mm）变化。垂直通道及一二次接插件均改为GCK柜的形式，水平母线也可放置柜顶，顶盖可开启，采用后出线或侧出线方式均可。在保持原有工作性能及外观的同时，实现安全可靠，安装、检测、维修便捷并降低生产成本。柜体防护等IP3X-4X。

防护等级：

符合IEC529、DIN40050标准，IP30对大于φ2.5mm固体防护，IP40对大于φ1.0mm固体防护，IP54对尘埃和任意方向喷溅作防护。

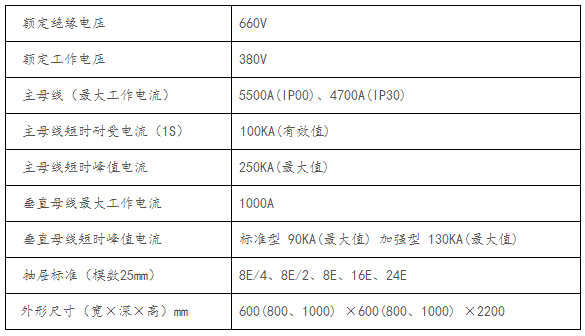

主要技术参数：

二、GCK低压抽出式开关柜

产品概述：

GCK低压抽出式开关柜适用于发电厂、冶金轧钢、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四线或五、电压380V、50Hz电力系统的配电和电动机控制之用，柜架采用8MF型钢，组合拼装而成，各功能单元均相对独立，推进机构采用杠杆推进机构，确保相同单元能互换，提高了供电可靠性。符合IEC439-1，GB7251.12-2013，ZBK36001等标准。

使用环境条件：

1、 周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。

2、 大气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度的变化，有可能会偶然地产生适度的凝露。

3、 户内使用，使用地点的海拔高度不超过2000米。

4、 应安装在无剧烈震动和冲击以及不足以使电器元件受到腐蚀的场所。

5、 本装置允许在-25℃至+55℃的范围内运输的存储，在短时间内（不超过24h）可达到+70℃。

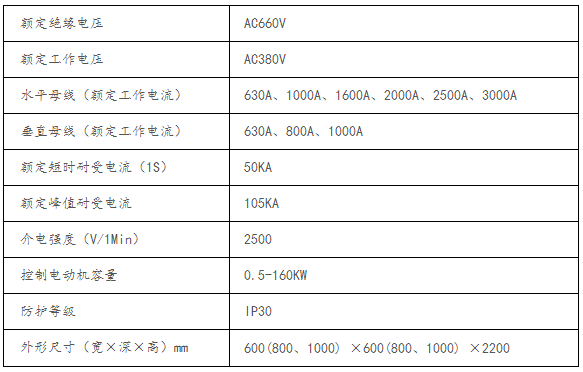

主要技术参数：

三、GCS低压抽出式成套开关柜

---

产品概述：

GCS型低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。作为三相交流频率为50(60)Hz，额定工作电压为380V(440V)、660V，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置，该装置采用标准模数化设计，各个功能单元相对独立，出线单元最多可装22路，机构使用丝杠推进机构，平稳可靠，确保相同单元可互换，提高供电可靠性。符合IEC439-1，GB7251.12-2013，ZBK36001等标准。

使用环境条件：

1、 周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。运输与存储过程中的温度可在-25℃至+55℃的范围内，短时（不超过24h）的温度不超过+70℃。

2、 海拔高度不超过2000米。

3、 大气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度的变化，有可能会偶然地产生适度的凝露。

4、 设备所接的电源电压波动范围，需保证最低值不低于设备标定额定工作电压值的90%，最高值不高于设备标定额定工作电压值的110%。

5、 设备使用时，局部环境的污染等级，不得超过3级(有导电性污染，或由于凝露使干燥的非导电性污染变为导电性的污染)。、

6、 设备安装时与垂直面的倾斜度不超过5°。

7、 应安装在无爆炸危险及腐蚀性气体的场所。

8、 地震条件，地震裂度不大于8度。

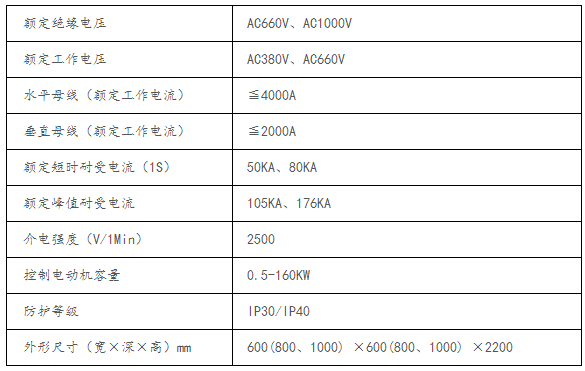

主要技术参数：

产品概述：

GGD型交流低压配电柜适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz，额定工作电压380V，额定工作电流3150A的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。可以作为低压成套开关设备的更新换代产品使用。符合IEC439-1，GB7251.12-2013，ZBK36001等标准。

使用环境条件：

1、 周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。允许-30℃条件下运输存储。

2、 大气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度的变化，有可能会偶然地产生适度的凝露。

3、 户内使用，使用地点的海拔高度不超过2000米。

4、 设备安装时与垂直面的倾斜度不超过5°。

5、 应安装在无剧烈震动和冲击以及不足以使电器元件受到腐蚀的场所。

6、 用户有特殊需要时可与制造商协商解决。

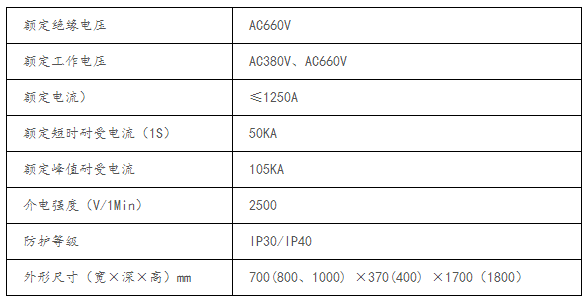

主要技术参数：

五、XL-21动力配电箱

---

产品概述：

XL-21型低压动力配电箱适用于发电厂及厂矿企业中，在交流电压500V及以下的三相四线或三相五线系统中作动力配电之用。XL-21型低压动力配电箱系户内装置靠墙安装，屏前检修。外壳用钢板弯制而成，刀开关操作手柄于箱前右柱上部，可以作为切换电源之用。可根据用户需要，选用不同型号，不同电流等级的断路器，满足不同用户的需求。符合IEC439-1，GB7251.12-2013等标准。

使用环境条件：

1、 周围空气温度不高于+40℃，不低于-5℃。

2、 户内使用，使用地点的海拔高度不超过2000米。

3、 相对环境湿度：相对温度在+40℃时相对湿度不超过50%，在较低温度时允许有较大的相对湿度。

4、 地震裂度不超过5°。

5、 无导电尘埃，无爆炸危险，无腐蚀金属和电气元件的气体场所。

主要技术参数：

---

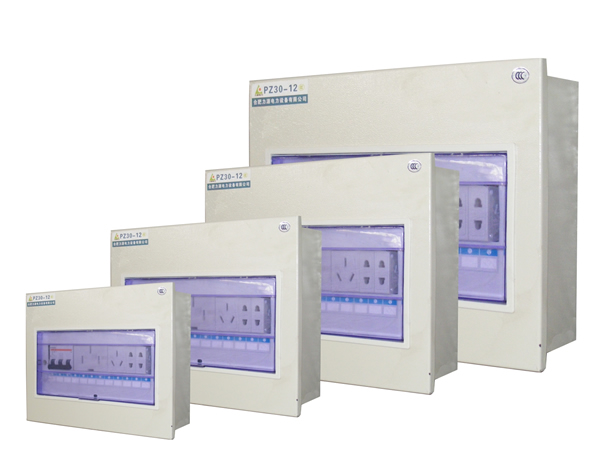

产品概述：

PZ30系列配电箱是一种可模数化安装终端电器的装置，它的主要特点是采用电器尺寸模数化、安装轨道化、外形艺术化、 使用安全化。主要用于额定电压220V或380V，负载总电流量不大于100A的单相三线或三相五线的末端电路中，作为对用电设备进行控制，对过载、短路过电压和漏电起保护作用的一种成套装置。广泛应用于高层建筑、宾馆、住宅、车站、港口 机场、医院、影剧院、大型商业网点和工矿企业等。符合IEC60947-1，GB7251.3-2006等标准。

结构说明：

PZ30系列配电箱主要结构部件有透明罩、上盖、箱体、安装轨、轨道高低调节螺杆、导电排、护线罩和电器开关元件等。内装电器开关元件全部采用宽度9MM模数的电器，安装于顶帽形轨道上，可根据需要任意组合，安装轨道高低可调节,特别对暗装式更为方便。拆装迅速方便、开关元件手柄外露，带电及其它部分遮盖于上盖内部，打开门可方便地操作，使用安全可靠，箱体上下、左右及背后均设置进出线孔，便于接线。箱体规格有8、12、16、20、24、32、36、40、48、60回路等，也可根据客户的需求特殊加工更多回路的规格。

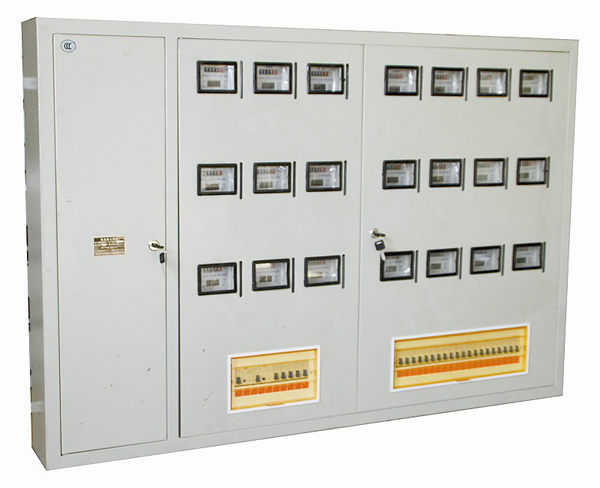

七、电表计量箱

---

产品概述：

电表计量箱是电表的保护装置，具有抗冲击、抗老化、耐腐蚀、透明度高、抗紫外线、安装方便等特点，并且具有用电安全保护，用户分离控制，数据采集，防盗电等功能。广泛用于市政、小区、电力、电信、农网、工厂、企业、机关、热力、消防等公用设施。

结构说明：

1. 采用框架型式。

2. 具备进线单元、计量单元及出线开关单元各单元之间相互隔离。

3. 箱体安装结构可采用挂式或嵌入式。挂式箱体具有足够机械强度。

4. 当超过18表位时，箱体内计量及出线开关单元采用组合拼装方式进行扩展。表位的排列满足抄表需要。

5. 满足各种电源进线方式。箱体外壳的出线孔洞采用敲落孔形式。
