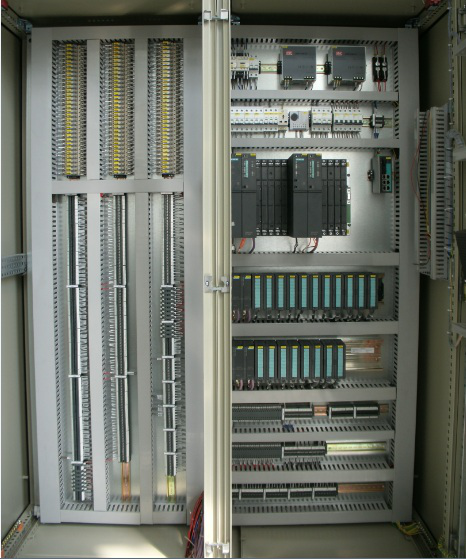

一、PLC控制柜

---

产品概述：

PLC控制柜是指成套的以PLC作为核心控制单元，可实现风机、水泵、电动阀门等现场设备控制及温度、压力、流量、液位等现场信号采集的电气柜。

PLC控制柜具有过载、短路、缺相等保护功能。它结构紧凑、工作稳定、功能齐全。可以根据实际控制规模大小，进行组合，既可实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DCS）控制系统。PLC控制柜能适应各种大小规模的工业自动化控制场合。广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。

PLC控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，具有性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。可以根据用户需求量身设计PLC控制柜，满足用户要求，并可搭配人机界面触摸屏，达到轻松操作的目的。设备更可与DCS总线上位机 modbus、profibus等通讯协议的数据传输；工控机、以太网等实现控制和监控。

结构说明：

PLC控制柜组成部分一般有:

1. 空气开关：用于柜内的电源控制。

2. PLC模块：根据项目需要，选择CPU单元、输入输出模块、通讯模块及功能模块等。

3. 电源模块：提供24VDC、24VAC、220VAC等电源。

4. 中间继电器：用于驱动电气柜中的风机、水泵等电机设备及阀门等现场设备。

5. 接线端子：根据模块数量配置，用于外部接线。

6. 插座：调试及检修电源。

使用条件：

1、 供电电源：直流24V或交流220V（-10%，+15%）50Hz。

2、 防护等级：IP20或IP41。

3、 环境条件：周围空气温度不高于+40℃，不低于-5℃，防止太阳光直接照射；空气的相对湿度应小于85%（无凝露）；远离强烈的振动源，防止振动频率为10-55Hz的频繁或连续振动；避免有腐蚀和易燃的气体。

二、变频控制柜

---

产品概述：

变频控制柜主要用于控制交流异步电动机的运行，可实现对电机的平稳启动、停止，根据负载情况调节输出频率，进而调节电机的转速，使设备的生产能力达到自由可调、节能及延长电机使用寿命。广泛应用于恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。

产品特点：

1. 节约能源

2. 降低运行成本

3. 提高控制精度

4. 延长电机使用寿命

5. 降低电机噪声

产品功能：

1. 保护功能：实现对电机欠载、过载、缺相、短路、堵转、接地等保护。

2. 调速功能：通过调节频率输出，可实现液位控制、流量控制、压力控制、温度控制。

3. 直观控制功能：柜体上装有变频器控制面板及各种指示灯、仪表，可显示电机运行状态，如运行、故障状态，电压、电流、功率、转矩等数值，直观、方便。

4. 安全防护功能：变频控制柜将变频器及各种电气元件都集中在柜内，减少外部环境对电气元件的影响程度，降低操作人员的触电危险，具有良好的防护效果。

使用条件：

1. 海拔高度不超过2000米（超过2000米需降容使用）。

2. 环境温度在-25℃至+40℃之间，相对湿度不超过95%，无凝露。

3. 无剧烈振动及垂直倾斜度不超过5°的场所。

4. 无易燃易爆及腐蚀性气体，无导电尘埃的场所。

5. 电网电源电压波动不超过±15%。

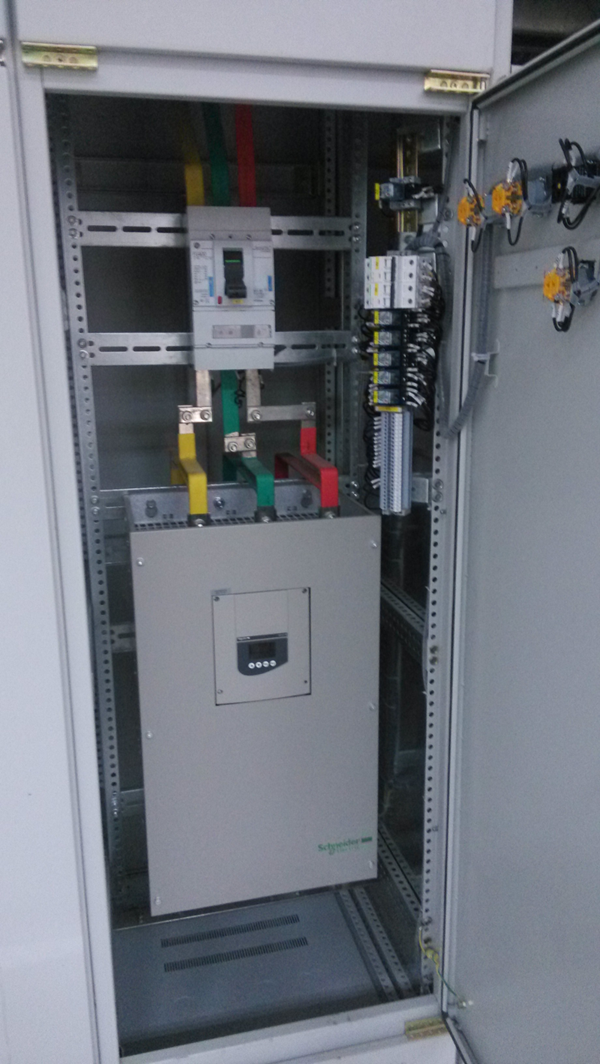

三、软起动控制柜

---

产品概述：

软启动控制柜主要利用先进的微处理器控制大功率晶闸管组件，实现交流异步电动机的软启动、软停止和节能等功能，无调速功能。广泛应用于各种场合，如生活给排水、消防、喷淋、增压、空调冷却循环、污水排放、恒压供水、空压机、风机水泵等。

产品特点：

1. 平稳加速启动，自动旁路输出，平稳减速停止。

2. 降低启动电流对电网及电机的冲击。

3. 根据负载情况自动调整输出电压提高电机的功率因数，以达节电的目的。

产品功能：

1. 保护功能：实现对电机欠载、过载、过流、过压、缺相、短路、堵转等保护。

2. 启动电流、启动电压可调。

3. 启动过程连续，无触点切换，可轮换启动多台电机。

使用条件：

1. 海拔高度不超过2000米（超过2000米需降容使用）。

2. 环境温度在-25℃至+40℃之间，相对湿度不超过95%，无凝露。

3. 无剧烈振动及垂直倾斜度不超过5°的场所。

4. 无易燃易爆及腐蚀性气体，无导电尘埃的场所。

5. 电网电源电压波动不超过±15%。

四、SJXF双电源切换箱

---

产品概述：

SJXF双电源切换箱、柜通过优化设计实现双电源的自动切换，具有体积小、重量轻、安全可靠、操作方便的特点，可广泛应用于供电、邮电、冶金、交通、建筑（特别是高层建筑的末端双电源自动切换）等领域，是理想的升级换代产品。符合IEC60947-1，GB7251.12-2013等标准。

性能特点：

1. 切换装置适用于额定工作电压AC400V的系统中。

2. 切换装置自动控制器及电操机械的控制电压为AC230V。

3. 双电源输入时，常用电源优先投入；常用电源失电时，备用电源自动投入；常用电源恢复时，切断备用电源，常用电源重新自动投入，最小切换时间小于1～3s。

五、JXF配电箱

---

产品概述：

JXF配电箱适用于交流50Hz，额定工作电压380V及以下的三相三线、三相四线、三相五线制配电系统，对配电系统作控制、漏电保护及电动机的过载、短路、断相保护和各种控制，设计合理、体积小、外形美观、使用安全可靠，广泛应用于冶金、石化、住宅小区、商业楼宇、学校、城市改造等行业。符合IEC60947-1，GB7251.12-2013等标准。

结构说明：

JXF配电箱为全金属结构箱体,是一种根据元件型号、规格、数量设计组装成各种控制功能的配电箱，箱体的尺寸大小可根据需要任意选择，使结构紧密到相当完美的组合，分明装、暗装、户外箱安装，也可根据客户的需求特殊加工。

性能特点：

1. 辅助电路具有就地、远方、自动控制和就地远方控制切换的功能，接触器采用交直流保持均可。

2. 受电主开关具有瞬间脱扣和热脱扣保护可选，并具有手动操作和自动切换功能。

3. 馈电电路开关具有瞬间脱扣和热脱扣保护，并可根据要求加装漏电保护。

4. 电动机控制电路具有短路瞬时、过载、欠压及断相保护。

5. 柜门可装指示电表、控制按钮及指示灯等元器件。
