一、KYN28A-12铠装中置式金属封闭开关设备

产品概述：

KYN28A-12铠装中置式金属封闭开关设备（以下简称开关柜），可取代各种老型号的金属封闭开关设备。主要用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在12KV的电器产品，主要包括高压断路器、接地开关、互感器等。其产品具有以下明显优点：产品的外壳完全是由覆铝锌钢板经CNC机床加工多重折弯成型后用螺栓组装而成，具有很高的机械强度，有效的保证了产品的整齐和美观。柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。产品外壳具有IP4X级的防护等级。

本产品的主开关可配置VS1、VD4、ZN63等国产或进口断路器，C3系列等负荷开关，加配通讯接口，可与值班人员手机联网，实现遥控、遥测功能。无伦是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。其断路器均具有长寿命、高参数、少维护、体积小的独特优点。符合GB3906-91、GB11022-99、IEC298、DL404-91等标准。

使用环境条件：

1、 环境温度+40℃~-10℃（允许-25℃储运）；月平均相对湿度不大于90%；日平均相对湿度不大于95%。

2、 海拔高度不超过1000米。

3、 地震裂度不超过8度。

4、 没有火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

5、 超出GB3906规定的正常使用条件，由用户和制造厂协商。

主要技术参数：

产品概述：

HXGN-12（SF6）型交流金属封闭环网开关设备是额定电压12KV，额定频率50HZ的交流高压成套电器装置，主要用于三相交流环网，终端配电网和工业用电设备，起接受、分配电能等作用，它也适于装入箱式变电站。

本环网柜配手动、电动弹簧机构来操作负荷开关，接地开关和隔离开关配用手动操作机构。成套性强、体积小、无火灾和爆炸危险，具有可靠“五防”功能。广泛适用于工矿企业、住宅小区、高层建筑及学校公园等配电系统中作为分配负荷电流，并能关合额定短路电流，也可作为开断变压器空载电流，一定距离架空线或电缆线路电流，带熔断器的环网柜可切断短路电流作保护开关之用。符合GB3906-91、GB11022-99、DL404-91等标准。

       使用环境条件：

1、 环境温度：+40℃~-25℃，24h内平均温差不超过35℃。

2、 环境湿度:月平均相对湿度不大于90%；日平均相对湿度不大于95%。

3、 海拔高度不超过1000米。

4、 地震裂度不超过8度。

5、 没有火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

6、 超出GB3906规定的正常使用条件，由用户和制造厂协商。

      主要特点：

1. 采用的负荷开关是独立单元，内部充以六氟化硫气体作为绝缘介质，长寿命、高参数、无污染、少维护。

2. 外壳选用优质覆铝锌板，具有耐腐蚀、抗氧化、外形结构新颖、美观等特点。

3. 弹簧储能操作，三相可自动跳脱、五防联锁与操作机构一体，联动安全可靠。

4. 环网柜可方便构成环网供电单元及其他接线方式，且可无限延伸。

5. 采用六氟化硫负荷开关，综合性能安全可靠、无油、无毒，不会发生火灾爆炸危险。

6. 可设计与KYN28-12中置柜并柜使用。

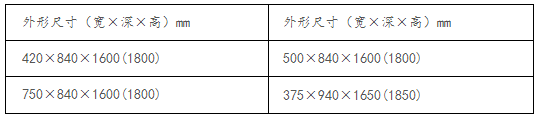

标准柜体结构尺寸：

三、HXGN□-10Z环网真空开关柜

---

 产品概述：

HXGN□-10Z型环网真空开关柜（简称环网柜），适用于工矿企业、住宅小区、高层建筑和学校公园等配电系统，作为户内交流三相10KV，50HZ的环网供电单元和终端配电设备。可开断或关合额定负荷电流及变压器空载电流，并能开断或关合一定距离的架空线路、电缆线路或电容器组的电容电流。负荷开关-熔断器组合电器柜可一次性开断额定短路电流。在电力系统中作为配电设备的保护、电能的分配和控制之用。主要选配FN5、FN7负荷开关、FN12变压差式开关、FZN121、FZN25真空负荷开关。

使用环境条件：

1、 环境温度：+40℃~-25℃，月平均相对湿度不大于90%；日平均相对湿度不大于95%。

2、 环境湿度:月平均相对湿度不大于90%；日平均相对湿度不大于95%。

3、 海拔高度不超过1000米。

4、 地震裂度不超过8度。

5、 没有火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

6、 超出GB3906规定的正常使用条件，由用户和制造厂协商。

主要技术参数：

产品概述：

XGN15-12(F)型户内交流高压六氟化硫环网开关柜（以下简称环网柜）是新一代以六氟化硫负荷开关作为主开关而整柜采用空气绝缘的，适用于配电自动化的，既紧凑又可扩充的金属封闭开关设备。环网柜具有结构简单、操作灵活、联锁可靠等特点，对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。传感技术和最新保护继电器的采用，加上先进的技术性能及轻便灵活的装配方案，可以完全满足市场不断变化的要求。

使用环境条件：

1、 环境温度+40℃~-10℃（允许-25℃储运）；月平均相对湿度不大于90%；日平均相对湿度不大于95%。

2、 海拔高度不超过1000米。

3、 地震裂度不超过8度。

4、 没有火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

5、 超出正常使用条件，由用户和制造厂协商。

主要技术参数：
